Imprimante 3D Desktop Metal Fiber Shop System

Description du produit

Desktop Metal Shop System - Le premier système de projection de liant métallique au monde, apportant l'impression 3D métallique à l'atelier

The Shop System introduit le jet de liant de haute qualité sur un tout nouveau marché d'arrêts de machine. Les ateliers peuvent désormais imprimer en 3D de manière rentable des pièces métalliques d'utilisation finale avec une vitesse et une productivité sans précédent.

Facile à utiliser

Le système d'atelier a été développé en pensant à l'atelier d'usinage moderne et s'intègre parfaitement à votre flux de travail. Produisez des pièces avec une finition de surface et une résolution supérieures à une fraction du coût par rapport aux systèmes d'impression 3D à base de laser.

Solution clé en main abordable

Le système d'atelier comprend tout l'équipement dont votre atelier a besoin pour commencer le jet de liant - de l'impression au frittage. Et avec une gamme de configurations de volume de construction (4L, 8L, 12L et 16L), le système d'atelier est conçu pour correspondre au débit de votre atelier.

Post-traitement simplifié

Les pièces du système d'atelier sont entièrement imprimées dans leur lit de poudre et comportent des dispositifs de frittage amovibles à la main. Éliminez les heures d'usinage d'assistance qui caractérisent les systèmes d'impression 3D à base de laser et obtenez à la place des pièces prêtes pour le client, de forme quasi nette, directement sorties du four.

Poudre et paramètres optimisés

Démarrez rapidement avec une solution d'impression 3D clé en main de bout en bout. Le Shop System comprend des poudres conçues par Desktop Metal et des paramètres de traitement optimisés pour une qualité de pièce exceptionnelle et une répétabilité de pièce à pièce.

Productivité inégalée

Utilisez l'impression 3D pour augmenter le rendement de votre atelier. Imprimez facilement des pièces métalliques d'utilisation finale avec la qualité, la finition de surface et les tolérances nécessaires pour coexister avec l'usinage.

10x plus rapide

Avec un système d'impression haute vitesse en un seul passage, le système Shop produit des pièces métalliques de haute qualité jusqu'à 10 fois plus rapidement que le soudage laser sur lit de poudre - cela signifie que vous pouvez imprimer jusqu'à 70 kg de pièces métalliques par jour.

Impression d'une version par quart de travail

Les temps de cycle moyens de 6 à 12 heures permettent une nouvelle construction par quart de travail. Avec la possibilité d'imprimer quotidiennement des dizaines à des centaines de pièces de forme quasi nette, vous pouvez libérer du temps pour les mécaniciens afin d'affiner les fonctionnalités critiques.

Traitement par lots flexible

Le système de boutique est un processus de fabrication sans outil. Passez à une nouvelle tâche d'une simple pression sur un bouton et traitez plusieurs tâches complexes sans avoir à effectuer de réglages individuels.

Excellente qualité d'impression

Imprimez des pièces personnalisées en haute résolution avec des détails incroyablement fins. Obtenez des finitions de surface jusqu'à 4 µm Ra du four et moins de 0,1 µm Ra en vrac. Le système d'atelier produit des pièces solides et entièrement denses qui ne nécessitent ni déliantage ni remplissage.

Impression haute définition

Le système d'atelier est doté du système de projection de liant en un seul passage de la plus haute résolution sur le marché. Avec 1 600 x 1 600 DPI natifs (résolution 33 % supérieure à celle des systèmes comparables) et plus de 670 millions de gouttes par seconde, le Shop System offre une impression 3D rapide et haute résolution.

Moteur d'impression adaptatif

Les utilisateurs n'ont pas à sacrifier les détails ou la résolution pour la vitesse. Avec une taille de gouttelettes de 1 pL et un multiplexage automatique des gouttelettes jusqu'à 6 pL, le système d'atelier permet d'obtenir une excellente finition de surface, un contrôle du taraudage et des détails élevés à grande vitesse.

Redondance de pression 5 fois supérieure

Pour éviter les jets et les problèmes d'impression, le système de la boutique compte plus de 70 000 buses réparties sur cinq rangées. La tête d'impression présente une redondance de buses 25 % supérieure à celle des systèmes d'impression 3D comparables, ce qui se traduit par une qualité d'impression améliorée et fiable.

Fabrication flexible :

Souplesse

Le Shop System est conçu pour intégrer de manière transparente la fabrication additive dans le flux de travail de votre atelier et améliorer la productivité dans tous les scénarios de fabrication.

Fabrication en volume mixte

Produisez simultanément des pièces avec différentes géométries sans avoir besoin de plusieurs configurations.

Production par lots

Impression 3D économique de petites séries de pièces complexes en éliminant l'outillage.

Production en moyenne série

Produisez chaque jour des centaines de pièces de forme quasi nette avec des coûts de main-d'œuvre considérablement réduits et une flexibilité géométrique accrue.

Comment ça fonctionne:

Présentation de la technologie

Le Shop System est une solution de projection de liant de bout en bout, en un seul passage, qui fournit des pièces imprimées en 3D haute résolution à une fraction du temps et du coût.

Imprimer

Pour chaque couche, l'imprimante saupoudre de la poudre métallique sur le lit d'impression et injecte avec précision un liant pour lier la poudre libre et définir la géométrie de la pièce. La poudre métallique et le liant sont appliqués couche par couche jusqu'à ce que tout le volume de construction soit rempli de pièces collées et de poudre libre environnante.

Dépoussiérer

Une fois qu'une construction complète est terminée, le kit est retiré et placé dans une station de poudre pour l'extraction de poudre libre et fine - à l'aide d'un sélecteur d'air portatif. La poudre libre est retirée des pièces et récupérée via un système de recyclage de poudre embarqué avec criblage de poudre.

Fritter

Les pièces dépoudrées sont placées sur des plateaux dans un four à haut débit sécurisé pour le frittage par lots. Avec une connexion de gaz externe et des températures allant jusqu'à 1400°C, le four Shop System est capable de fournir un frittage de qualité et fiable dans un format adapté à l'atelier. Une solution de bout en bout.

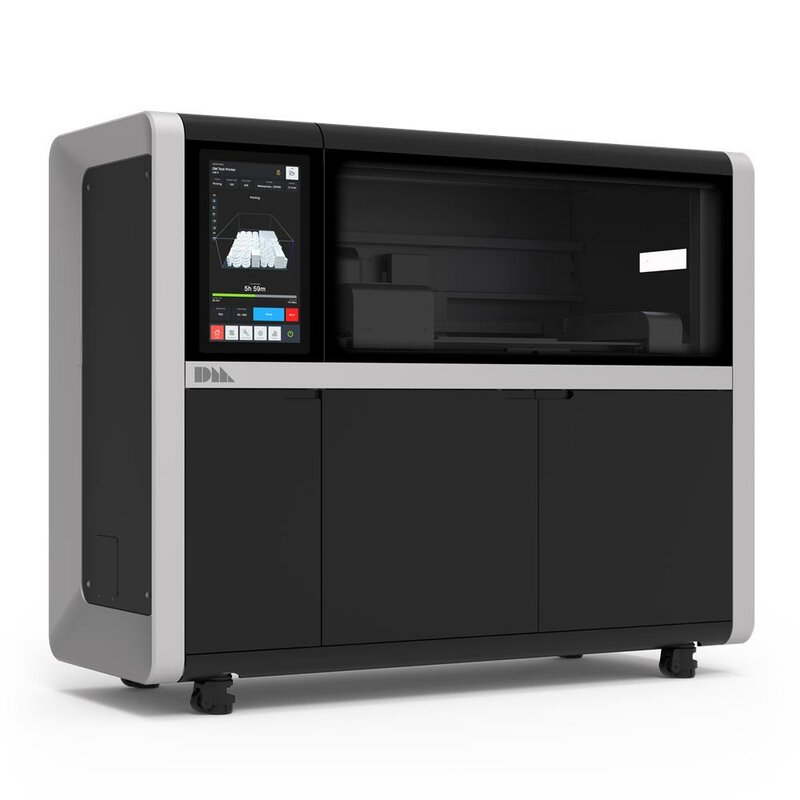

Imprimante

L'imprimante Shop System est dotée de la tête d'impression la plus haute résolution du marché avec plus de 70 000 buses éjectant des gouttelettes de 1 pL à près de 10 kHz pour obtenir des pièces imprimées en 3D haute résolution à une fraction du coût et de la vitesse des systèmes laser.

Station de dépoudrage

Avec des hublots facilement accessibles, un sélecteur d'air portatif, un tamisage et une recirculation de poudre intégrés et un orifice d'aspiration pour un entretien facile de la poudre, la station de poudre offre une gestion et un recyclage de la poudre en boucle fermée.

Four

Le four Shop System est un four de frittage à haute température prêt pour l'atelier, conçu pour des pièces imprimées en 3D rentables et à haut débit. Équipé d'un raccordement au gaz externe et d'étagères réglables, le four est évolutif facilement et à moindre coût pour une production de volume moyen.

Spécifications techniques:

• Technologie d'impression : jet de liant
• Sens d'impression : Unidirectionnel
• Débit maximal : 800 cm³/h
• Épaisseur de couche : 50 - 100 µm
• Résolution native de la tête d'impression : 1600 dpi (taille de goutte de 1 pL)
• Configuration de la tête d'impression : tête d'impression unique, facilement remplaçable, sur toute la page
• Tolérance dimensionnelle des pièces : +/- 3,0%
• Dimensions extérieures:
• Imprimante : 1630 x 1990 x 760 mm
• Station de poudre : 1600 x 1200 x 700 mm
• Four de séchage : 1100 x 910 x 740 mm
• Mélangeur de poudre : 800 x 800 x 400 mm
• Fûts de poudre : hauteur : 280 mm, diamètre : 250 mm, volume maximal : 10 L, volume typique : 5 L
• Four : 1618 x 1380 x 754 mm
• Options de couverture de cas :
• 4L : 350*222*50mm
• 8L : 350*222*100mm
• 12L : 350x222x150mm
• 16L : 350x222x200mm
• Module de projection de liant : 70 000 buses (5x redondance)
• Exigences d'alimentation : Imprimante 100-120 V, 12,5 A. 220-240V, 5.6A. 50/60 Hz, 1,03 kW
• Exigences d'alimentation : étuve de séchage 230 VAC, 50/60 Hz, 17,5 A, 2,97 kW
• Exigences d'alimentation : Four 208 VCA, 60 Hz, 30 A, circuit triphasé
